Твердотельный ВКР (Рамановский) - преобразователь CRS14


Твердотельный
ВКР (Рамановский) - преобразователь

модель
CRS14

ТВЕРДОТЕЛЬНЫЙ ВКР (РАМАНОВСКИЙ) - ПРЕОБРАЗОВАТЕЛЬ CRS14 ДЛЯ ПРЕОБРАЗОВАНИЯ ПЕРЕСТРАИВАЕМОГО ИЗЛУЧЕНИЯ ТИТАН-САПФИРОВОГО (Ti:SAPPHIRE) ЛАЗЕРА

Твердотельный ВКР (Рамановский) - преобразователь CRS14 – это удобный в эксплуатации прибор, позволяющий расширять диапазон перестройки титан-сапфирового (Ti:Sapphire) лазера до 1300 нм. CRS14 обеспечивает высокоэффективное преобразование перестраиваемого излучения титан-сапфирового (Ti:Sapphire) лазера в перестраиваемое излучение вынужденного комбинационного рассеяния на 1-ой, 2-ой и 3-ей стоксовых компонентах. Оптимальное преобразование излучения в твердотельном ВКР (Рамановский) - преобразователе CRS14 достигается при накачке титан-сапфировым (Ti:Sapphire) лазером, генерирующим в диапазоне длин волн от 815 до 900 нм. Для преобразования излучения используется кристалл Ba(NO3)2 , обеспечивающий сдвиг по спектру в 1047 см-1.

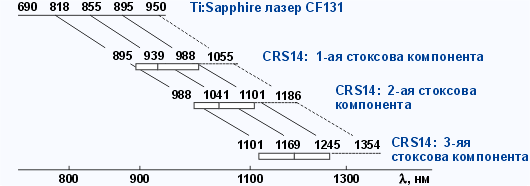

Диаграмма иллюстрирует принцип работы твердотельного ВКР (Рамановский) - преобразователя CRS14:

Принцип работы твердотельного ВКР (Рамановский) - преобразователя CRS14

В твердотельном ВКР (Рамановский) - преобразователе CRS14 используется 6 пар специально изготовленных сменных резонаторных зеркал. Путем замены пары зеркал можно получать на выходе CRS14 высокоэффективную генерацию перестраиваемого излучения 1-ой, 2-ой и 3-ей стоксовых компонент по отдельности или вместе.
Диапазон длин волн титан-сапфирового (Ti:Sapphire) лазера накачки делится на два поддиапазона. Поддиапазон I охватывает рабочий диапазон длин волн 815-850 нм, а поддиапазон II – 850-900 нм титан-сапфирового (Ti:Sapphire) лазера. Выбирая поддиапазон перестройки I или II и используя одну из 6 пар резонаторных зеркал, можно получать на выходе ВКР (Рамановский) - преобразователя CRS14 перестраиваемое излучение со следующими параметрами:

Для излучения титан-сапфирового (Ti:Sapphire) лазера в области 815-850 нм (поддиапазон I)
CRS14 обеспечивает:

- 1-ая стоксова компонента в диапазоне 890-950 нм
- 2-ая стоксова компонента в диапазоне 980-1050 м
- 3-яя стоксова компонента в диапазоне 1090-1170 нм

- макс. эффективность ~ 35%
- макс. эффективность ~ 30%
- макс. эффективность ~ 20%
Для излучения титан-сапфирового (Ti:Sapphire) лазера в области 850-900 нм (поддиапазон II)
CRS14 обеспечивает:

- 1-ая стоксова компонента в диапазоне 940-990 нм
- 2-ая стоксова компонента в диапазоне 1030-1120 нм
- 3-яя стоксова компонента в диапазоне 1160-1245 нм

- макс. эффективность ~ 35%
- макс. эффективность ~ 25%
- макс. эффективность ~ 20%
По специальному заказу CRS14 может комплектоваться:
  • зеркалами для одновременной генерации 1-ой, 2-ой и 3-ей стоксовых компонент излучения.
  • телескопической системой, обеспечивающей оптимальные плотности мощности в кристалле Ba(NO3)2.
  • генератором второй гармоники для расширения диапазона перестройки от 350 до 620 нм.
Твердотельный ВКР (Рамановский) - преобразователь CRS14 в комбинации с титан-сапфировым (Ti:Sapphire) лазером позволяет генерировать перестраивамое узкополосное излучение в спектральных диапазонах от 350 до 620 нм и от 690 до 1245 нм.

ТВЕРДОТЕЛЬНЫЙ ВКР (РАМАНОВСКИЙ) - ПРЕОБРАЗОВАТЕЛЬ CRS14
ДЛЯ ПРЕОБРАЗОВАНИЯ ИЗЛУЧЕНИЯ ГРАНАТОВОГО (Nd:YAG) ЛАЗЕРА

Твердотельный ВКР (Рамановский) - преобразователь CRS14 - это удобный в эксплуатации прибор, позволяющий преобразовывать излучения основной частоты и второй гармоники гранатового (Nd:YAG) лазера. Для преобразования излучения используется кристалл Ba(NO3)2 , обеспечивающий сдвиг по спектру в 1047 см-1. Специально сконструированная пара резонаторных зеркал позволяет генерировать излучение со следующими характеристиками:

Для длины волны основной гармоники 1064 нм
твердотельный ВКР (Рамановский) - преобразователь CRS14 обеспечивает:

- 1-ая стоксова компонента на длине волны 1197 нм
- 2-ая стоксова компонента на длине волны 1369 нм
- 3-яя стоксова компонента на длине волны 1598 нм

- средняя эффективность 30%
- средняя эффективность 15%
- средняя эффективность 10%
Для длины волны второй гармоники 532 нм
твердотельный ВКР (Рамановский) - преобразователь CRS14 обеспечивает:

- 1-ая стоксова компонента на длине волны 563,4 нм
- 2-ая стоксова компонента на длине волны 598,6 нм
- 3-яя стоксова компонента на длине волны 638,7 нм
- 4-ая стоксова компонента на длине волны 684,5 нм
- 5-ая стоксова компонента на длине волны 737,3 нм

- средняя эффективность 50%
- средняя эффективность 40%
- средняя эффективность 30%
- средняя эффективность 10%
- средняя эффективность 8%
По специальному заказу CRS14 может комплектоваться:
  • зеркалами для одновременной генерации 1-ой, 2-ой, 3-ей, 4-ой и 5-ой стоксовых компонент излучения.
  • телескопической системой, обеспечивающей оптимальные плотности мощности в кристалле.
  • генератором второй гармоники (кристаллы KTP, BBO, LBO) для увеличения числа длин волн излучения.

Твердотельный ВКР (Рамановский) - преобразователь CRS14 может комбинироваться с другим лазером, работающим в спектральном диапазоне от 400 до 1800 нм

Габаритные размеры
Габаритные размеры твердотельного ВКР (Рамановский) - преобразователя CRS14
