НОВЫЕ ВОЗМОЖНОСТИ ДЛЯ АТМОСФЕРНОГО МОНИТОРИНГА!

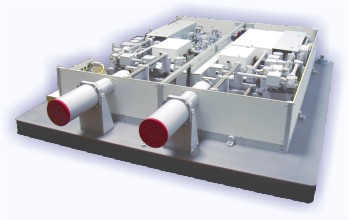

Двухканальная лазерная система для лидарных комплексов


ДВУХКАНАЛЬНАЯ ЛАЗЕРНАЯ СИСТЕМА

С интенсивным развитием технологий, контроль состояния и загрязнения атмосферы стал одной из важнейших задач для многих государств в их деятельности, связанной с атмосферным мониторингом. Оперативное получение информации о состоянии атмосферного слоя является неотъемлемой частью как глобального, так и регионального мониторинга. Все чаще лидарные системы, использующие источники лазерного излучения, интегрируются в системы атмосферного мониторинга.
Данная двухканальная лазерная система создана специально для применений в лидарных комплексах, предназначенных для контроля аэрозольной компоненты, определения уровня загрязнения атмосферы газами (NH3 , SO2 , NOx , O3 и др.), мониторинга вертикального распределения озона в стратосфере, а также для других применений.

     Особенности

  • Одновременная генерация на нескольких длинах волн
  • Широкий спектральный диапазон (от 235 до 1064 нм)
  • Генерация излучения с узкой линией (до 35 пм)
  • Широкий диапазон выходных энергий (от 1 до 650 мДж)
  • Автоматическая установка и контроль выходных параметров
  • Контроль энергии и длины волны каждого импульса излучения в обоих каналах в масштабе реального времени
  • Устойчивость конструкции к термическим и механическим воздействиям; стабильность параметров
  • Полностью автоматизированная система для измерения параметров каждого импульса
  • Высокая помехоустойчивость
  • Контроль и передача информации с помощью волоконной оптики



Спецификация
ПАРАМЕТРЫ ЛАЗЕРА
  Длина волны излучения:
     Канал I
        Гранатовый (Nd:YAG) лазер:
        Титан-сапфировый (Ti:Sapphire) лазер
            на основной частоте:
            во второй гармонике:
            в третьей гармонике:
     Канал II
        Гранатовый (Nd:YAG) лазер:
        Титан-сапфировый (Ti:Sapphire) лазер
            на основной частоте:
            во второй гармонике:
            в третьей гармонике:
  Ширина линии излучения (макс.)
        Гранатовый (Nd:YAG) лазер:
        Титан-сапфировый (Ti:Sapphire) лазер:
  Стабильность длины волны излучения
  (за 8 часов непрерывной лазера):
  Диаметр пучка (перед выходным телескопом)
        Гранатовый (Nd:YAG) лазер:
        Титан-сапфировый (Ti:Sapphire) лазер:

532 нм, 266 нм

700-950 нм
350-475 нм
235-315 нм

1064 нм, 355 нм

700-950 нм
350-475 нм
235-315 нм

0,005 нм
0,035 нм

0,02 нм

</= 7,5 мм
</= 3,0 мм

ЭНЕРГЕТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  Энергия в импульсе (перед выходным   телескопом):
        Гранатовый (Nd:YAG) лазер
            1064 нм:
            532 нм:
            355 нм:
            266 нм:
        Титан-сапфировый (Ti:Sapphire) лазер
            на основной частоте:
            во второй гармонике (450 нм):
            в третьей гармонике (300 нм):

650 мДж
400 мДж
150 мДж
120 мДж

75 мДж
30 мДж
10 мДж

ПРОСТРАНСТВЕННЫЕ ХАРАКТЕРИСТИКИ
  Макс. расходимость излучения:
  Телескопы:
  Расстояние между оптическими осями каналов:

0,5 мрад
ахроматизированные 8х
350 мм

ВРЕМЕННЫЕ ХАРАКТЕРИСТИКИ
  Макс. длительность импульса (1064 нм):
  Частота следования импульсов:

16 нс
10 Гц (20 Гц)

ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ ИЗЛУЧЕНИЯ
И ТОЧНОСТЬ ИЗМЕРЕНИЙ

  Измерение энергии импульса
        диапазон измерений:
        точность измерений:
  Измерение длины волны
        диапазон измерений:
        точность измерений
            700-950 нм:
            350-475 нм:
            235-315 нм:

1-650 мДж
+/- 3%

230-959 нм

0,04 нм
0,02 нм
0,013 нм

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  Требования к питанию:

  Внешняя синхронизация:

однофазное, 220В +/-20%, 50-60 Гц,
1850 Вт (макс)
TTL уровень (+5В)

ГАБАРИТНЫЕ РАЗМЕРЫ, ВЕС
  Модуль лазерного излучателя:
  Блок питания и охлаждения:

1500x1200x250 мм, 385 кг
420x510x1080 мм, 96 кг
